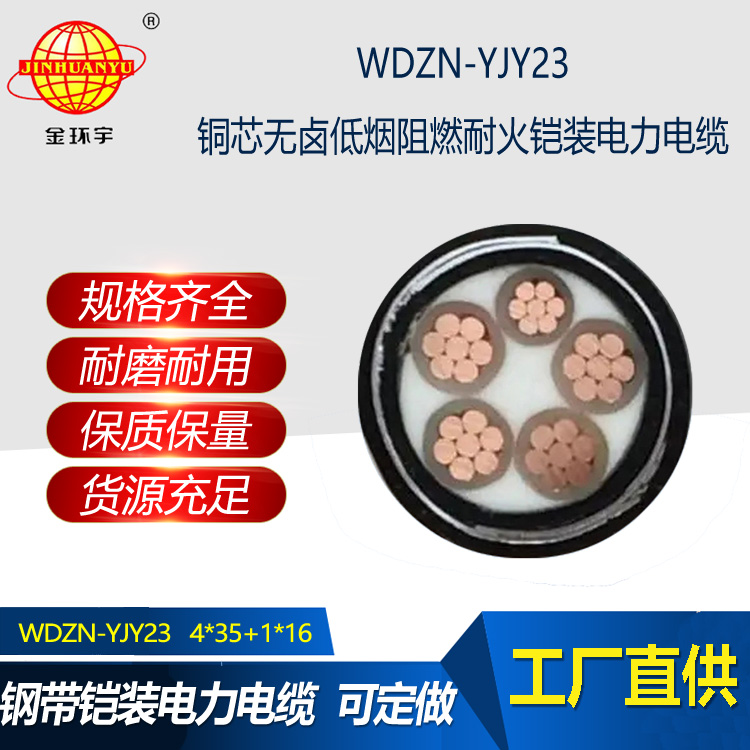

產品推薦：WDZN-YJY23無鹵低煙阻燃耐火電纜
在現代建筑與工程項目中，對電纜的安全性與可靠性要求愈發嚴格。WDZN-YJY23低煙無鹵阻燃耐火鎧裝電纜，作為您理想的選擇，將為您的工程提供保護與性能保障。
本產品額定電壓為0.6/1KV，采用交聯聚乙烯作為絕緣層，其高強度、高韌性與絕緣性能確保了電纜在多種環境下的穩定運行。內護層使用聚乙烯，鎧裝層采用鋼帶，極大增強了電纜的機械強度與抗外界破壞能力，使其能夠在建筑工地及其他嚴苛場合中表現優異。此外，外護套同樣采用聚乙烯材料，有效提升了整體耐候性與抗老化能力。
WDZN-YJY23電纜具備優秀的阻燃與耐火性能，確保在火災發生時能夠有效降低煙霧及有毒氣體的釋放，保障人員的生命安全。同時，其電氣性能穩定，安全可靠，是各類項目工程人員、建筑人員和裝修人員的理想選擇。
選擇WDZN-YJY23，讓您的項目更具安全性與可靠性。金環宇致力于為您提供高質量的電纜解決方案，讓您的工程無后顧之憂。


WDZN-YJY23電纜產品介紹

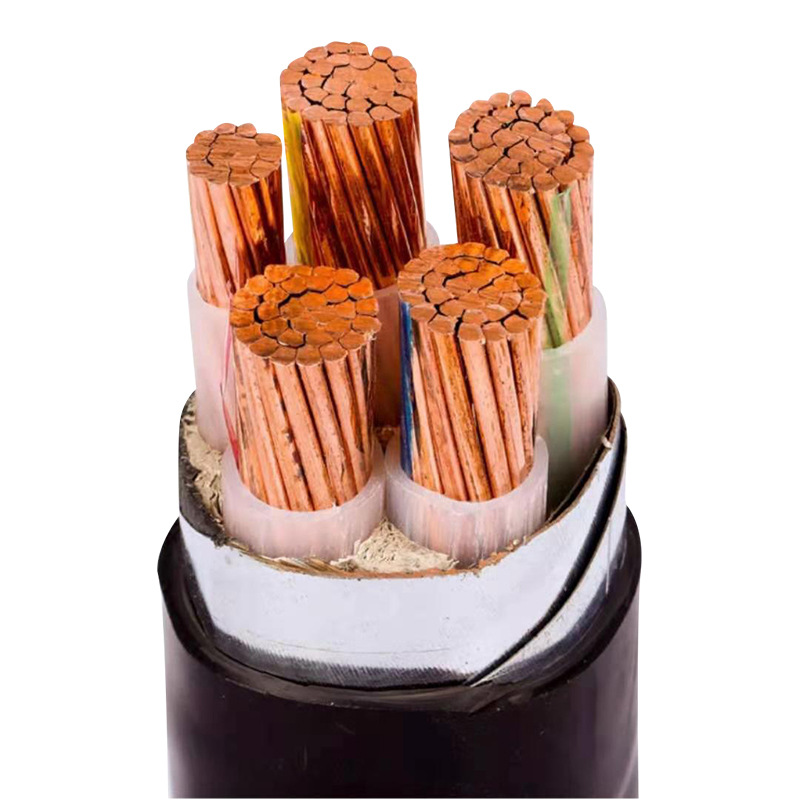

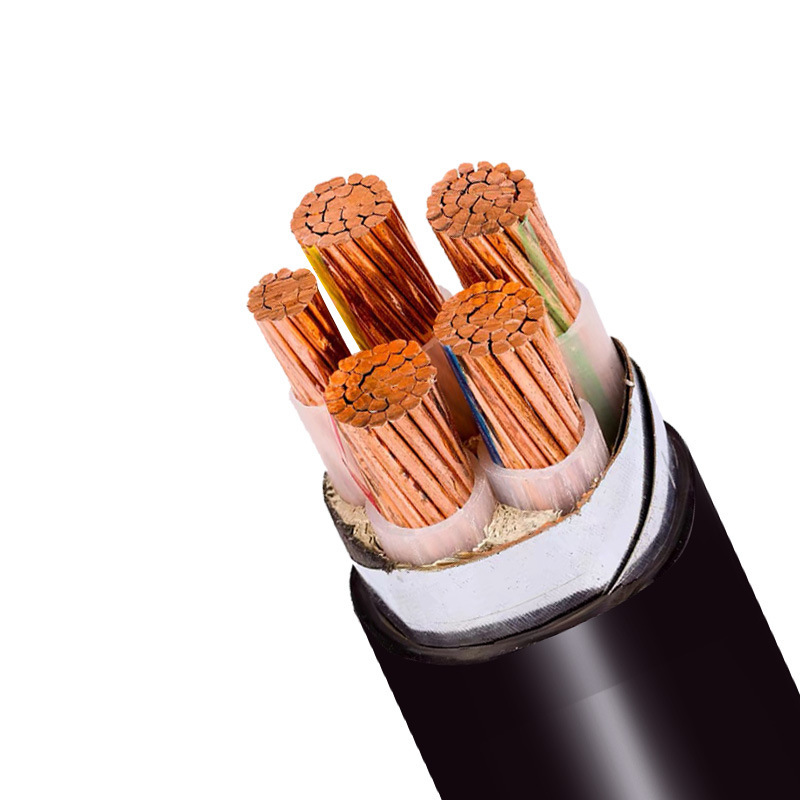

一、產品結構設計

‌導體‌：銅芯，導電性能優異，機械強度高，確保穩定傳輸‌。

‌絕緣層‌：交聯聚乙烯(XLPE)材料，耐高溫(長期使用溫度可達90℃)、耐老化，絕緣性能卓越‌。

‌鎧裝層‌：鍍鋅鋼帶鎧裝設計，增強抗壓、抗沖擊能力，適用于復雜敷設環境‌。

‌外護套‌：無鹵低煙聚烯烴材質，燃燒時煙霧量低、無有毒氣體釋放，符合環保及安全標準‌。

二、核心性能優勢

‌阻燃耐火性‌：通過A類成束燃燒試驗，阻燃性能優異;

‌環保安全‌：燃燒產物無鹵素、低腐蝕性，減少對人員及設備的二次傷害‌。

‌機械防護‌：鋼帶鎧裝提供抗拉、抗壓保護，適用于直埋、穿管等嚴苛工況‌。

‌長壽命設計‌：交聯聚乙烯絕緣材料耐熱老化，使用壽命可達70年以上‌。

三、應用場景

‌公共建筑‌：高層寫字樓、醫院、商場等人員密集場所的消防供電系統‌。

‌交通樞紐‌：地鐵隧道、機場、車站的應急照明及排煙設備線路‌。

‌工業領域‌：化工廠、礦山的阻燃耐火電力傳輸需求‌。

‌新能源設施‌：光伏電站、儲能系統的防火安全配電網絡。

四、選型與安裝建議

‌選型原則‌：

根據敷設環境(如埋地、橋架)選擇鎧裝或非鎧裝型號;依據負載電流確定導體截面積‌。

‌敷設要求‌： 環境溫度≥0℃(低溫環境需預熱處理); 避免與腐蝕性介質直接接觸; 彎曲半徑需符合技術規范，防止絕緣層損傷‌。
